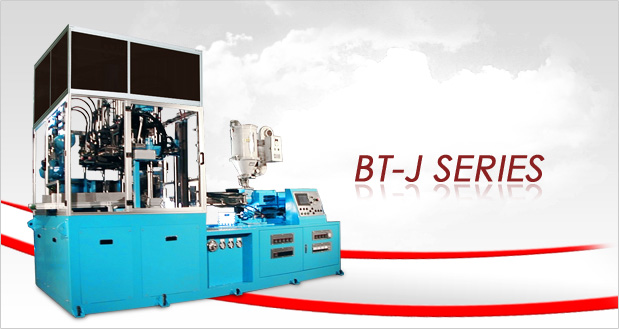

Инжекционно-выдувной моноблок с растяжением – Серия BT-J
Model name | Unit | BT-3J | BT-4J | |
Injection Part | ||||
Screw Diameter | mm | 42(1) | 45(1) | |
Theoretical Injection Volume | cm3 | 194 | 270 | |
Plasticizing Capacity (PET) | kg/hr | 56 | 67 | |
Screw Rotation Speed | r.p.m. | 0 - 100 | 0 - 100 | |
Clamping Force | ton | 90(2) | 200(2) | |
Opening Stroke | mm | 200 | 200 | |
Blow Part | ||||
Blow Mold Clamping Force | ton | 30 | 40 | |
Blow Mold Opening Stroke | mm | 140 | 220 | |
Stretch Stroke | mm | 300 | 300 | |
Electric Part | ||||
Electric Power (Pump) | Hp/kw | 30.0 / 22.5 | 50.0 / 37.5 | |
Table Servo Motor | Hp/kw | 2.2 / 1.65 | 2.2 / 1.65 | |
Heater | Hp/kw | 12.6 / 9.5 | 15.6 / 11.6 | |
Hydraulic Part | ||||
Oil Tank Capacity | liter | 250 | 260 | |
Max. System Pressure | kg/cm2 | 140 | 140 | |
Cooling Water Capacity | l/min | 400 | 600 | |
Air Part | ||||
Operating Air Pressure | Kg/cm2 | 9 | 9 | |
Processing Air Pressure | kg/cm2 | 25 | 25 | |
* Screw diameter could be different for different products. ** Wide mouth jar up to 90mm neck is available as tailor-made. REMARKS: THE SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE AS MACHINES ARE MODIFIED TO UPGRADE PERFORMANCE. |
||||
Product Range Model BT-J Series | ||||
Model BT-3J | ||||
Cavity No. pcs | 2 | 3 | 4 | |
Max. Neck Diameter mm | <83 | <63 | <40 | Max. Body Diameter mm | <110 | <90 | <60 |
Max. Body Height mm | 300 | |||
Productivity bph | 350-380 | 570-620 | 800-900 | |
Volume of product cc. | 1500 | 1000 | 500 | |
Model BT-4J | ||||
Cavity No. pcs | 2 | 3 | 4 | 6 |
Max. Neck Diameter mm | <120 | <83 | <63 | <40 |
Max. Body Diameter mm | <200 | <130 | <90 | <60 |
Max. Body Height mm | 300 | |||
Productivity bph | 240-280 | 500-550 | 800-900 | 1200-1500 |
Volume of Product cc. | 4000 | 2000 | 1500 | 600 |
